ECUMaster 92Pcs 2.5M High Quality Preterminated Harness Labeled Set For EMU PRO-8 高質量引擎終端訊號線束組 (2.5M, 92條)

一直以來我們都不建議使用普通線材來當做車身或是引擎訊號使用，依照以往的經驗，這些看似粗度相當的線材能承受的電流、電壓、阻抗、溫度皆不到車用標準，一旦線材溶解斷裂可能會造成電路短路甚至是走火的風險。

這些由 ECUMaster 提供帶有端子線材是您定制 ECUMaster EMU PRO-8 安裝線組的完美起點。無論您擁有獨特的引擎配置組合，還是只想開始全新的配線，我們的 2.5 公尺線束都是您項目的完美支柱。線束包括 92 條帶有預壓端子的 FLRY-B 專用高級線材，每根電線都按照行業標準配置色彩以及使用特殊印刷的通道名稱。

這些帶有不同配色的線材都是使用純度極高的賽用多芯銅線組成，並且嚴格按照標準行業規範為每個通道需要的額定電流、電壓配置線徑。你只需要將注意力放在如何走線即可，不用再擔心零售或是少量購買各式各樣不同規格專用線材的高昂花費以及妥協於不符合規範的輔料。

產品介紹

• 92 條高級標準車用導線，每條長約 2.5 公尺
• 每條皆採用特殊印刷標示所屬通道
• 按照行業編碼準則配置色線
• 按照行業規範標準配置所需線徑
• 線材本身已經壓接 EMU PRO 針式插頭的專用端子

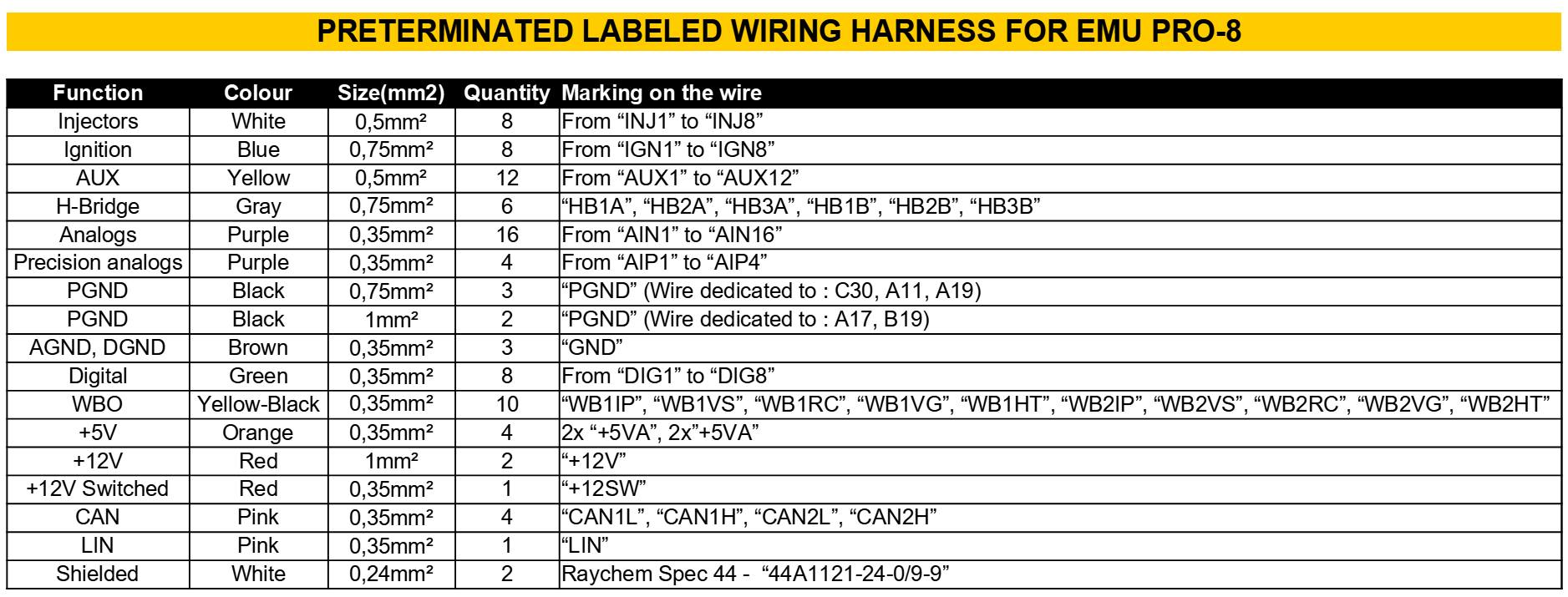

配置線材表

• +5V – Orange – 0,35mm^2 – 2x +5VA
• +5V – Orange – 0,35mm^2 – 2x +5VB
• +12V – Red – 1mm^2 – 2x +12V
• +12V Switched – Red – 0,35mm^2 – 1x +12SW
• Injectors – White – 0,5mm^2 – 1x INJ1
• Injectors – White – 0,5mm^2 – 1x INJ2
• Injectors – White – 0,5mm^2 – 1x INJ3
• Injectors – White – 0,5mm^2 – 1x INJ4
• Injectors – White – 0,5mm^2 – 1x INJ5
• Injectors – White – 0,5mm^2 – 1x INJ6
• Injectors – White – 0,5mm^2 – 1x INJ7
• Injectors – White – 0,5mm^2 – 1x INJ8
• Ignition – Blue – 0,75mm^2 – 1x IGN1
• Ignition – Blue – 0,75mm^2 – 1x IGN2
• Ignition – Blue – 0,75mm^2 – 1x IGN3
• Ignition – Blue – 0,75mm^2 – 1x IGN4
• Ignition – Blue – 0,75mm^2 – 1x IGN5
• Ignition – Blue – 0,75mm^2 – 1x IGN6
• Ignition – Blue – 0,75mm^2 – 1x IGN7
• Ignition – Blue – 0,75mm^2 – 1x IGN8
• AUX – Yellow – 0,5mm^2 – 1x AUX1
• AUX – Yellow – 0,5mm^2 – 1x AUX2
• AUX – Yellow – 0,5mm^2 – 1x AUX3
• AUX – Yellow – 0,5mm^2 – 1x AUX4
• AUX – Yellow – 0,5mm^2 – 1x AUX5
• AUX – Yellow – 0,5mm^2 – 1x AUX6
• AUX – Yellow – 0,5mm^2 – 1x AUX7
• AUX – Yellow – 0,5mm^2 – 1x AUX8
• AUX – Yellow – 0,5mm^2 – 1x AUX9
• AUX – Yellow – 0,5mm^2 – 1x AUX10
• AUX – Yellow – 0,5mm^2 – 1x AUX11
• AUX – Yellow – 0,5mm^2 – 1x AUX12
• H-Bridge – Gray – 0,75mm^2 – 1x HB1A
• H-Bridge – Gray – 0,75mm^2 – 1x HB2A
• H-Bridge – Gray – 0,75mm^2 – 1x HB3A
• H-Bridge – Gray – 0,75mm^2 – 1x HB1B
• H-Bridge – Gray – 0,75mm^2 – 1x HB2B
• H-Bridge – Gray – 0,75mm^2 – 1x HB3B
• Analogs – Purple – 0,35mm^2 – 1x AIN1
• Analogs – Purple – 0,35mm^2 – 1x AIN2
• Analogs – Purple – 0,35mm^2 – 1x AIN3
• Analogs – Purple – 0,35mm^2 – 1x AIN4
• Analogs – Purple – 0,35mm^2 – 1x AIN5
• Analogs – Purple – 0,35mm^2 – 1x AIN6
• Analogs – Purple – 0,35mm^2 – 1x AIN7
• Analogs – Purple – 0,35mm^2 – 1x AIN8
• Analogs – Purple – 0,35mm^2 – 1x AIN9
• Analogs – Purple – 0,35mm^2 – 1x AIN10
• Analogs – Purple – 0,35mm^2 – 1x AIN11
• Analogs – Purple – 0,35mm^2 – 1x AIN12
• Analogs – Purple – 0,35mm^2 – 1x AIN13
• Analogs – Purple – 0,35mm^2 – 1x AIN14
• Analogs – Purple – 0,35mm^2 – 1x AIN15
• Analogs – Purple – 0,35mm^2 – 1x AIN16
• Precision analogs – Purple – 0,35mm^2 – 1x AIP1
• Precision analogs – Purple – 0,35mm^2 – 1x AIP2
• Precision analogs – Purple – 0,35mm^2 – 1x AIP3
• Precision analogs – Purple – 0,35mm^2 – 1x AIP4
• PGND – Black – 0,75mm^2 – 1x PGND – C30
• PGND – Black – 0,75mm^2 – 1x PGND – A11
• PGND – Black – 0,75mm^2 – 1x PGND – A19
• PGND – Black – 1mm^2 – 1x PGND – A17
• PGND – Black – 1mm^2 – 1x PGND – B19
• AGND, DGND – Brown – 0,35mm^2 – 3x GND
• Digital – Green – 0,35mm^2 – 1x DIG1
• Digital – Green – 0,35mm^2 – 1x DIG2
• Digital – Green – 0,35mm^2 – 1x DIG3
• Digital – Green – 0,35mm^2 – 1x DIG4
• Digital – Green – 0,35mm^2 – 1x DIG5
• Digital – Green – 0,35mm^2 – 1x DIG6
• Digital – Green – 0,35mm^2 – 1x DIG7
• Digital – Green – 0,35mm^2 – 1x DIG8
• WBO – Black-Yellow – 0,35mm^2 – 1x WB1IP
• WBO – Black-Yellow – 0,35mm^2 – 1x WB1VS
• WBO – Black-Yellow – 0,35mm^2 – 1x WB1RC
• WBO – Black-Yellow – 0,35mm^2 – 1x WB1VG
• WBO – Black-Yellow – 0,35mm^2 – 1x WB1HT
• WBO – Black-Yellow – 0,35mm^2 – 1x WB2IP
• WBO – Black-Yellow – 0,35mm^2 – 1x WB2VS
• WBO – Black-Yellow – 0,35mm^2 – 1x WB2RC
• WBO – Black-Yellow – 0,35mm^2 – 1x WB2VG
• WBO – Black-Yellow – 0,35mm^2 – 1x WB2HT
• CAN – Pink – 0,35mm^2 – 1x CAN1L
• CAN – Pink – 0,35mm^2 – 1x CAN1H
• CAN – Pink – 0,35mm^2 – 1x CAN2L
• CAN – Pink – 0,35mm^2 – 1x CAN2H
• LIN – Pink – 0,35mm^2 – 1x LIN

and

• 2x RayChem shielded wire
