# Engine Technology : 何謂獨立節氣門進氣系統 Individual throttle bodies (俗稱 ITB 多喉直噴)?

Category:Engine Knowledge / by Group TE Motorsport

Engine Technology : 何謂獨立節氣門進氣系統 Individual throttle bodies (俗稱 ITB 多喉直噴)? | TE Motorsport by TAG Engineering Group.

當談到引擎進氣系統,無論是使用自然進氣設計或者增壓設計,獨立式節氣門系統 Individual Throttle Bodies (以下簡稱 ITB ) 的油門反應與效率始終有著不敗的地位。不過,多數汽車製造商在生產市售車時對於成本的考量大過於取得極致性能,也因此 ITB 通常只在一些高性能車款或是超級跑車上能夠看到。如果撇除成本考量,ITB 就擁有比單一節氣門系統還要多的優勢。

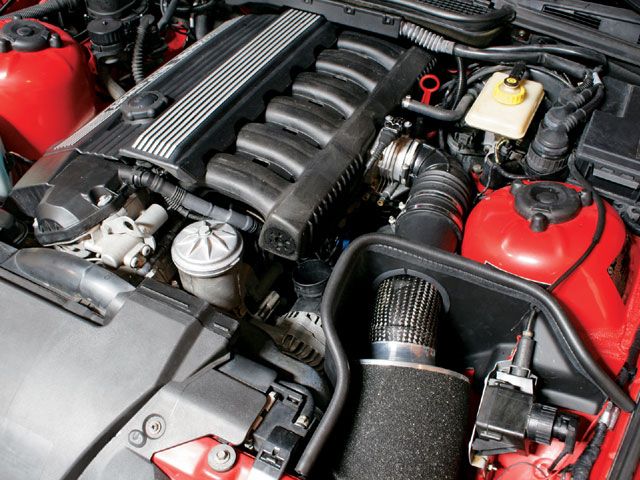

Engine Technology : 何謂獨立節氣門進氣系統 Individual throttle bodies (俗稱 ITB 多喉直噴)? | TE Motorsport by TAG Engineering Group.單一節氣門系統

多數市售車都使用此種節氣門設計,主要是由於成本低、結構簡單與燃油經濟性等等因素。在單一節氣門系統的設計中,空氣透過進氣管路後在單一節氣門的開啟之下進入協震室,分散至各個進氣歧管後再分別進入各個汽缸。雖然此設計之下節氣門的反應並不慢,但是由於在閥門開啟前協震室內為真空狀態,開啟後空氣才開始進入協震室與岐管的過程造成一段油門反應的遲滯。無論引擎調校的多麼完善,這個遲滯現象依然會存在。此外在進氣效率上也較低,如果以上圖 BMW M50 引擎來看,就是六個汽缸只透過一個閥門來獲得需要的空氣。


Engine Technology : 何謂獨立節氣門進氣系統 Individual throttle bodies (俗稱 ITB 多喉直噴)? | TE Motorsport by TAG Engineering Group.

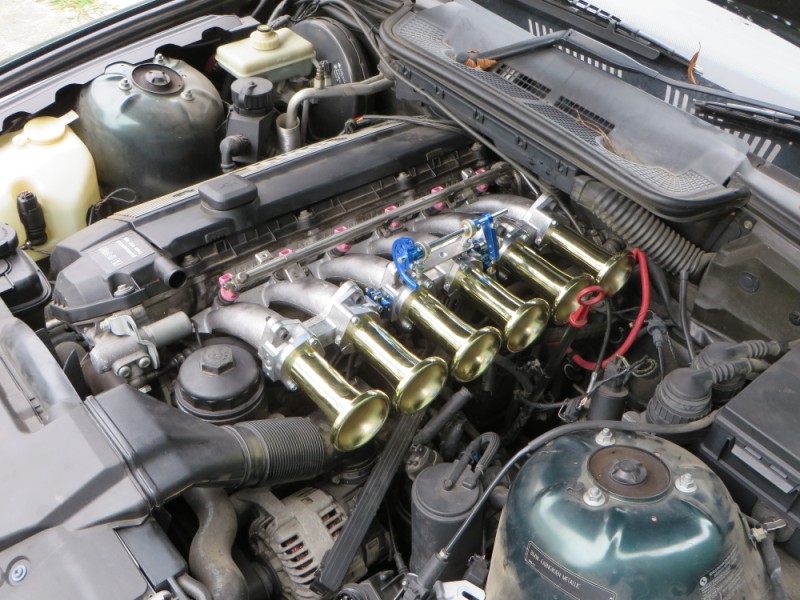

ITB 獨立式節氣門系統

使用 ITB 系統的引擎之協震室位在閥門之前,因此無論閥門開啟與否皆充滿了空氣。只要各缸閥門一開啟,空氣立即湧入各個汽缸,造就了迅速的油門反應與優秀的進氣效率。而有些設計不同的 ITB 系統甚至會將協震室移除以喇叭造型的進氣管路取代,藉此獲得改裝者需要的引擎輸出曲線以及壓榨出更多的馬力。


Engine Technology : 何謂獨立節氣門進氣系統 Individual throttle bodies (俗稱 ITB 多喉直噴)? | TE Motorsport by TAG Engineering Group.

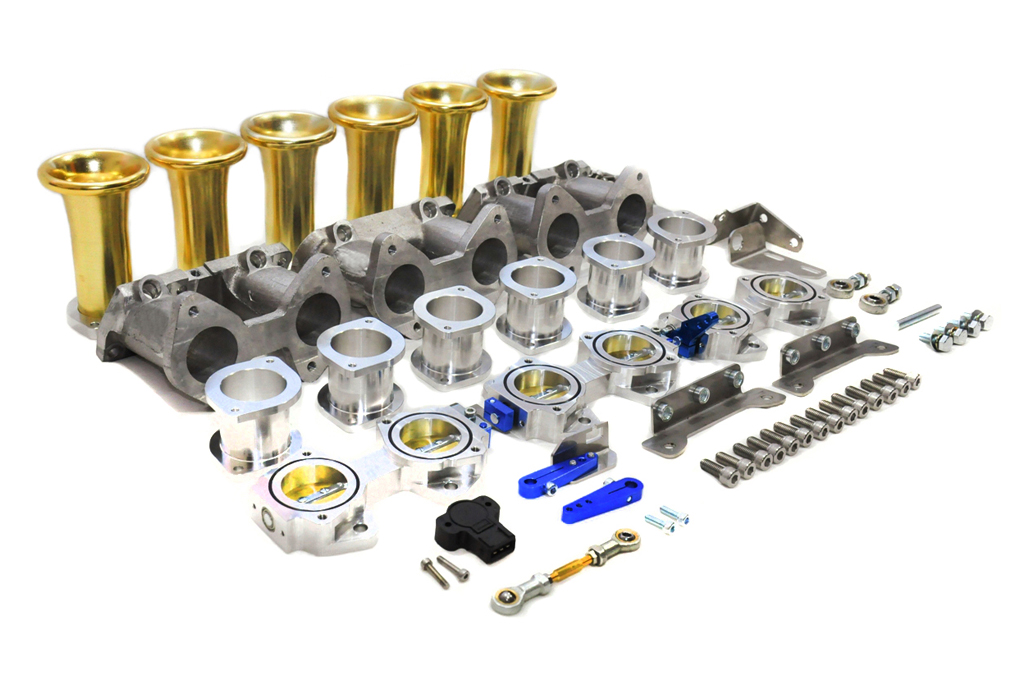

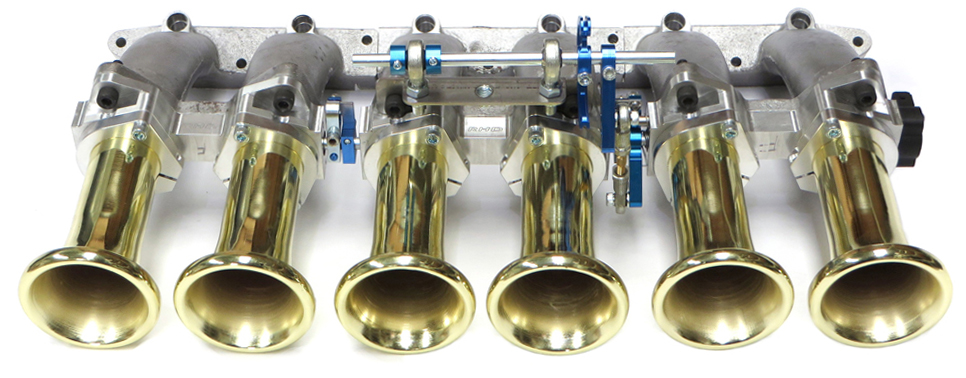

RHD Engineering ITB System

起初為了競技取向而設計出高性能、高品質的多喉直噴系統,在外掛 ECU 以及重新撰寫電腦編程之下獲得了極佳的引擎性能反應。然而我們也意識到此配置下的 ITB 系統雖然大幅度的提升了動力輸出,但是外掛 ECU、重新編程等等的改裝過程不僅較為複雜也相當昂貴。而且以原廠引擎配置 (不擴缸、不更動引擎內部零件等等) 之下,原廠 ECU 擁有最為完美的設定。因此決定開發能夠讓原廠配置的引擎也能夠使用的 ITB 系統。

我們重新設計製作岐管,以原廠進氣系統的長度、流速、氣體脈衝的設計為基準,以賽車工程為改良基礎重新開發整套獨立進氣套件。目的就是要在原廠 ECU / 噴油嘴可做最大修正幅度範圍內提昇性能,這樣就不需要更換 ECU,或是擔心供油的問題,原廠配置一樣可以簡單享受直噴的樂趣跟性能的提升。


觀念釐清 – 低速扭力慘兮兮?

多喉獨立進氣套件普遍令人擔心也是最為人知的缺點就是低速扭力流失的問題,低速扭力決定在於獨立節氣門套件的進氣道長度,口徑大小,氣體流速 / 流量,只要設計得宜,ITB 系統也能擁有優異的低速扭力。RHD 的產品經過多種搭配以及測試,以不修改電腦為前提幫一般消費者設定出無論在低速扭力或是高速馬力都擁有最均衡的性能提昇。

Engine Technology : 何謂獨立節氣門進氣系統 Individual throttle bodies (俗稱 ITB 多喉直噴)? | TE Motorsport by TAG Engineering Group.

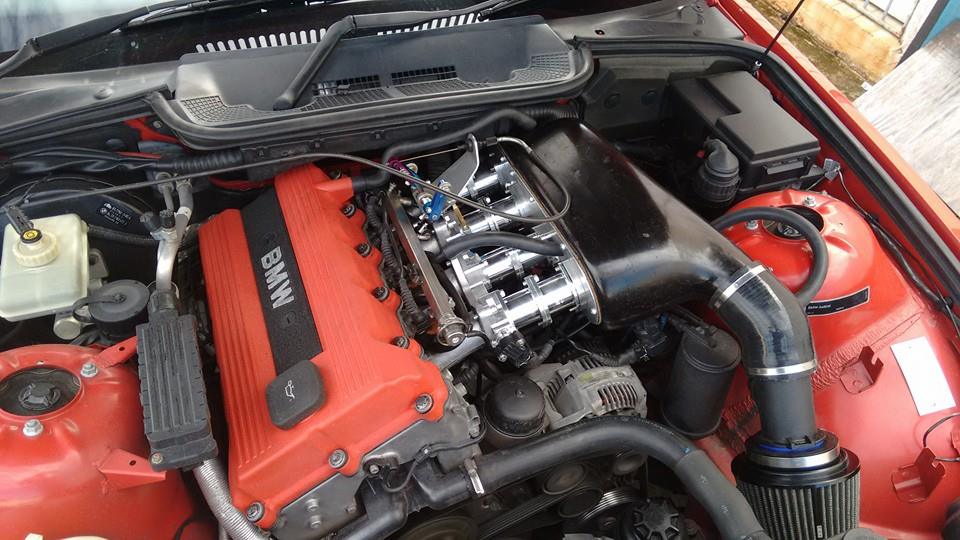

RHD ITB 套件針對原廠配置引擎開發了專用的設計,即使沿用原廠 ECU、空氣流量計等等也能夠完美運作。上圖為 RHD 在澳洲的 BMW E36 M44 引擎測試車,配置原廠 ECU、流量計的設定下,只更換了上了 RHD ITB 獨立進氣系統至今仍然完美運作,並且擁有相當不錯的性能提升。

在澳洲當地的 Dyno 進行馬力測試,由原廠的 73kW ( 98 匹輪上馬力) 提升至 85 kW ( 114 匹輪上馬力),有著約 16% 的輸出提升。此外,不僅空燃比幾乎與原廠曲線沒有差別,馬力與扭力曲線也一路優於原廠輸出曲線提升。

當然:如果有多的預算,改為全獨立取代型引擎管理電腦會是更不錯的選擇。因為有了獨立且自由活用的引擎管理模組,無論你在後續做什麼引擎更動,或是想要嘗試些什麼比較大的改變,全獨立的引擎管理電腦都可以為您提供更優異更精細的運算效能,而您也可以完全掌握自己的引擎控制。

多喉獨立進氣套件很耗油?

我們了解一般使用者都會有一個觀念就是增加了進氣,噴油一定也會增加,是的沒錯。原廠配置單一節氣門的一項原因即是燃油經濟性的考量,換上 ITB 系統以後,由於進氣效率提升,即使空燃比不變,噴油量也會因應提升的進氣效率而增加。因此油耗增加是不可避免的,至於會增加多少?只能說將會取決於各輛車動力系統的狀況以及車主駕駛習慣的不同而有落差。

Engine Technology : 何謂獨立節氣門進氣系統 Individual throttle bodies (俗稱 ITB 多喉直噴)? | TE Motorsport by TAG Engineering Group.
