# jimmy’s BMW E30 M20B25 install RHD Open ITB kit

Category:Projects / by Group TE Motorsport

客戶 Jimmy 的 BMW E30 325i 使用 M20B25 原廠設計單凸 12v 引擎,低轉扭力佳,但在高轉馬力輸出上較雙凸來的少,主要供油依賴原廠設計的翼板式空氣流量計,油門反應以及轉速提昇反應較差是先天宿命,在透過改裝全取代電腦廢除流量計,以及安裝多喉獨立進氣系統加大瞬間總進氣量後,油門反應、轉速提昇速度、高轉馬力都有明顯的差異。

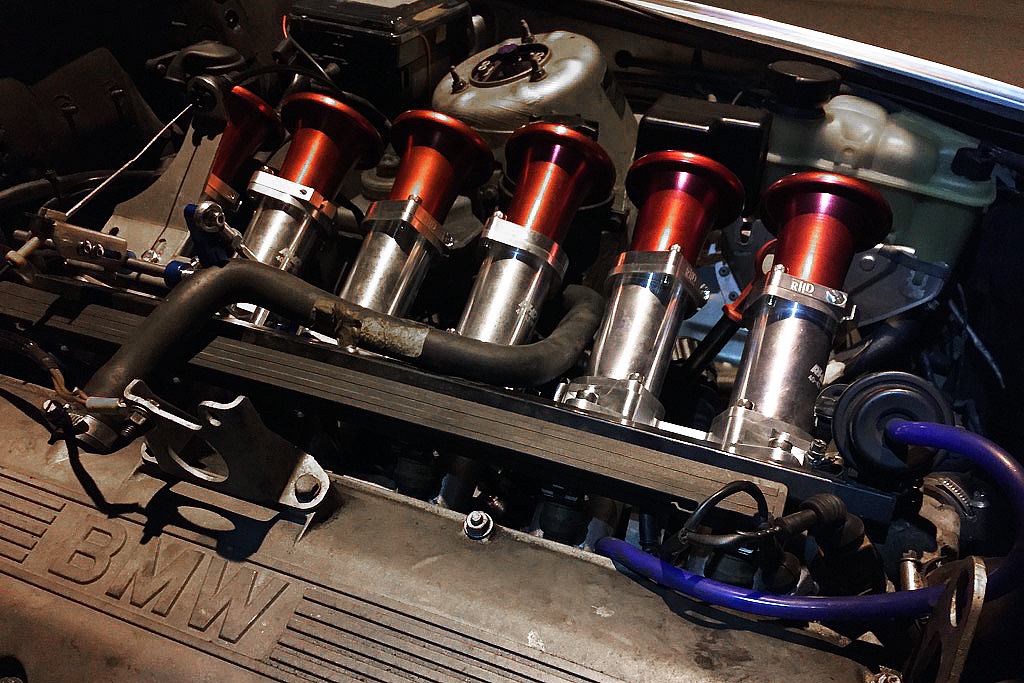

jimmy’s BMW E30 M20B25 install RHD Open ITB kit | TE Motorsport by TAG Engineering Group.

RHD 套件本身安照著原廠鎖點設計結構,不論是 M20 獨有的歧管回油管接孔還是相關的鎖點位置都有按照原廠規格製作,所以在硬體安裝上並沒有特別的難度。

由原本單一節氣門改為獨立節氣門,每一缸配置一個獨立節氣門,瞬間總進氣面積加大,各缸進氣量獨立不會互搶空氣,有助於提昇引擎在高轉速的馬力峰值。

節氣門前搭配上獨家設計經過特殊計算管徑以及進氣道長度的延伸管以及文式導風管,讓進氣慣性以及穩定性更佳,補足一般多喉獨立系統造成的低速扭力流失。

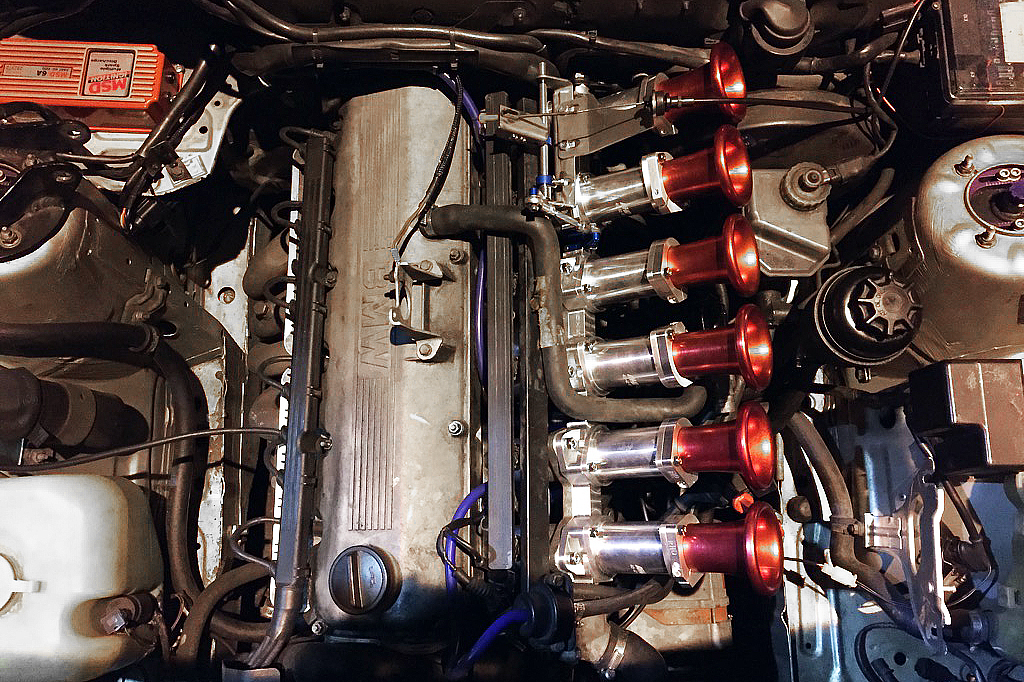

jimmy’s BMW E30 M20B25 install RHD Open ITB kit | TE Motorsport by TAG Engineering Group.

由單一節氣門改為多喉獨立節氣門,原廠設計已經做了變動,舊式引擎因為周邊結構以及本體運作邏輯,必須要連同 ECU 一起改裝,廢除流量計並且重新修正供油點火,所以不再需要原廠舊式的翼板空氣流量計,完全依賴 Alpha-N 以及 MAP 感知器作為供油主要依據,好處是節氣門前不再多一個阻力,進氣更順暢,油門反應更佳。

而我們搭配使用的 EcuMaster EMU 全取代電腦是專業單獨引擎管理系統,可以滿足我們所需的設定跟功能。

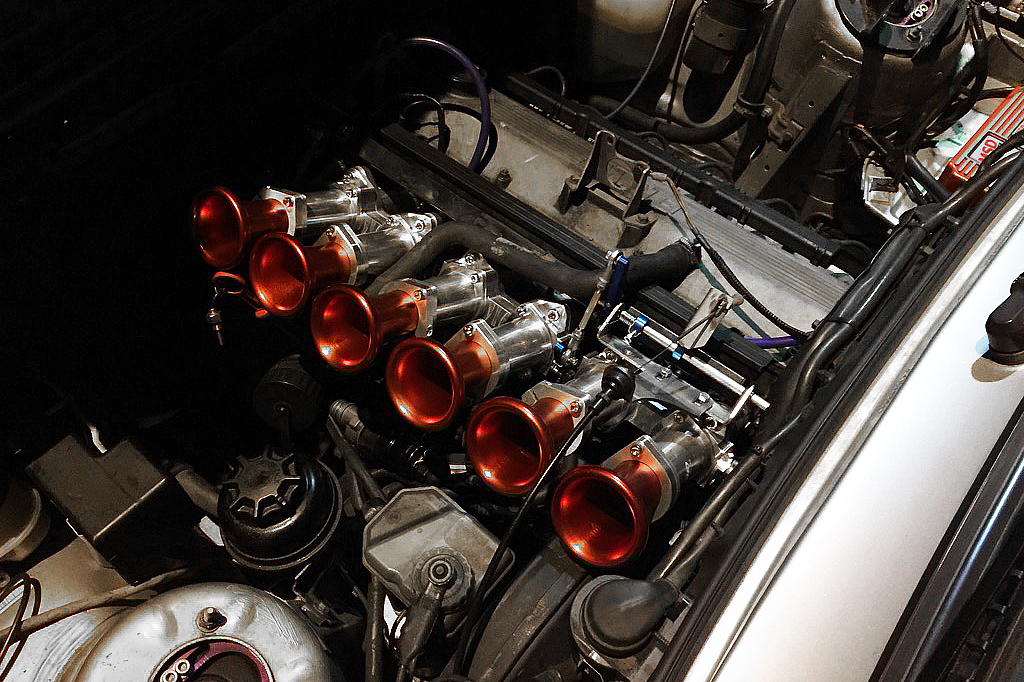

jimmy’s BMW E30 M20B25 install RHD Open ITB kit | TE Motorsport by TAG Engineering Group.

OPEN ITB 設置,引擎在 4000 轉之後擁有的多喉獨特吸氣聲非常悅耳,駕駛樂趣瞬間提昇。

RHD 有提供多種直徑的節氣門,也有不同長度的延伸管,依照車主需求以及車輛特性做搭配。

除了特別設計的歧管外,我們為此車配置了長 85mm 以及 40-42mm 錐型漸縮設計的延伸管,以及 42mm 口徑的節氣門,讓空氣可以以更快且更密集的速度進入燃燒室,這樣的配置適合一般道路以及基本賽事使用的配置,低轉扭力以及高轉馬力兼顧的平衡取向。

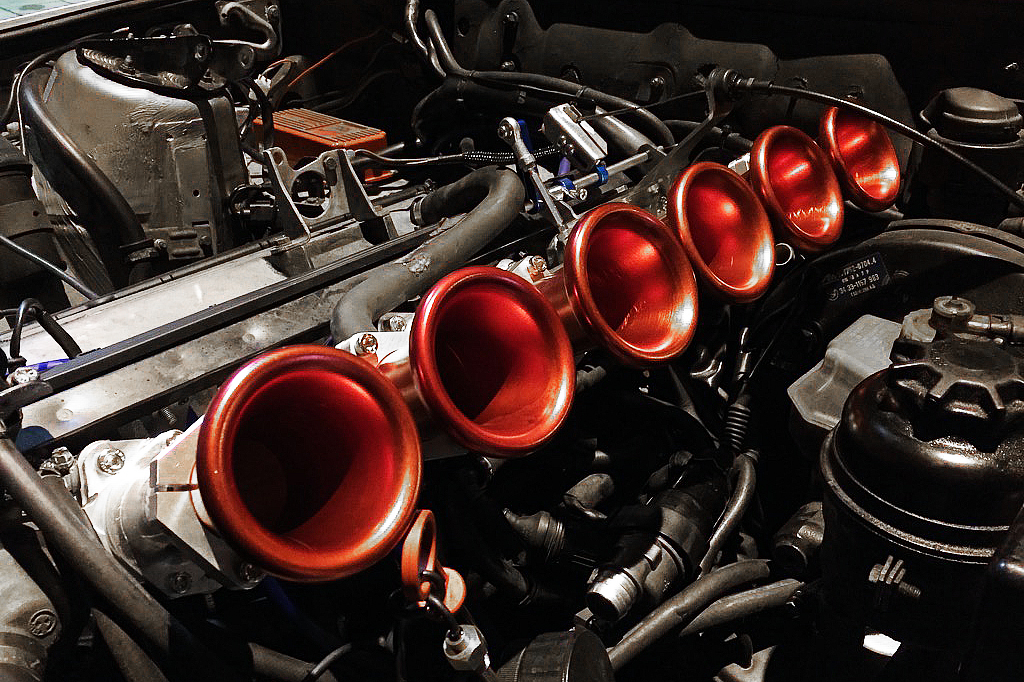

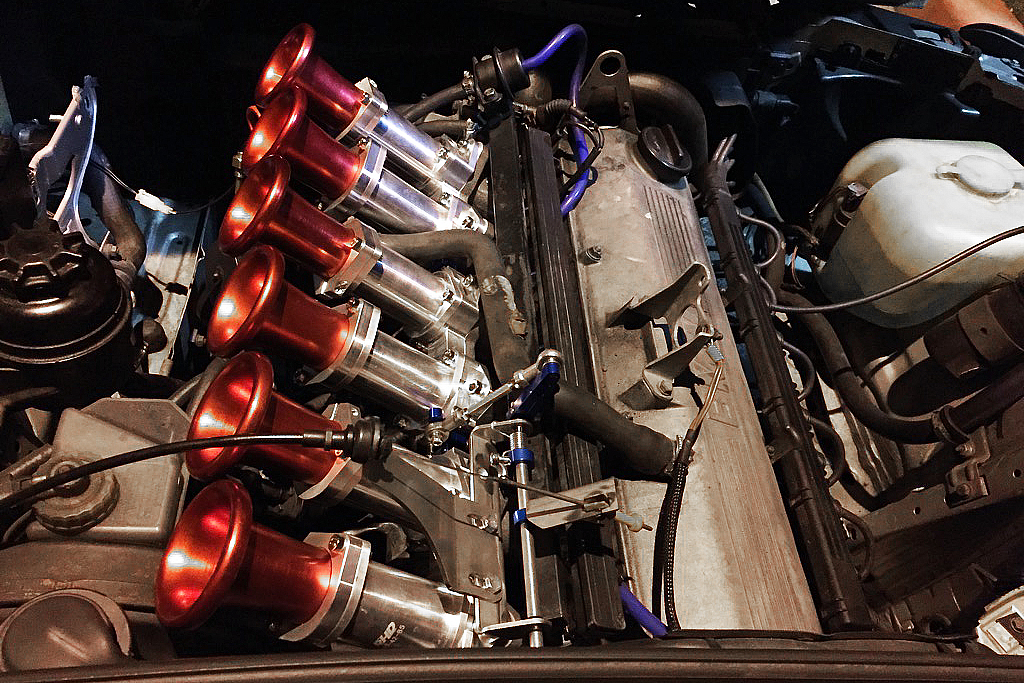

jimmy’s BMW E30 M20B25 install RHD Open ITB kit | TE Motorsport by TAG Engineering Group.

首次啟動怠速

拉轉測試
